イソバンドBL®-H(端部箱折りタイプ)
金属断熱サンドイッチパネル
イソバンドBL-Hは、幅広フラットな意匠性にすぐれた断熱パネル。また、イソバンドBL-Hは端部箱折り仕様、縦ジョイントカバーを必要としないシーリング仕上げで、洗練された美しい外観に仕上げることができます。高い気密性で建物の性能を高めます。
仕様
| 芯材 | ポリイソシアヌレートフォーム | |
|---|---|---|
| 製品厚（mm） | 25 | 35 |
| 働き幅（mm） | 910・600 | |
| 製品長さ（m） | 0.8※2～9.0※3 ご指定寸法で受注生産いたします。 | |
| 質量（kg/m2） | 11.5 | |
| 形状 | フラット・Ａウェーブ | |
| 外皮材 | エバーフロンＧＬ・耐熱染性カラーグリップＧＬ（0.5mm） | |
| 内皮材 | カラーグリップＧＬ(0.5mm) | |
※イソバンドBL-Hは製品長さに応じて縦目地幅を検討する必要があります。詳細は設計・技術資料をご参照ください。
※製品長さ ０．８ｍ未満についてはご相談ください。
※製品長さ９．０～１０．０ｍについては輸送許可申請対象となる為納期など事前にご相談ください。
標準色
※１）実物との色相は異なります。また、エバーフロンＧＬと耐汚染性カラーグリップＧＬでは色名が同じでも色相が異なります。 カラーサンプルでご確認ください。
※2）0701ＷA（アイボリーＷ）も選べます。

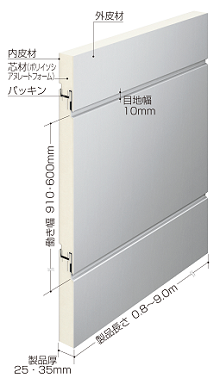

形状・構造
断熱性
芯材のポリイソシアヌレートフォームは熱伝導率0.020Ｗ/mＫで、さらに独自の嵌合構造で熱の流出入を防ぐため断熱性に優れています。
防火性
不燃材料、準耐火構造及び防火構造の認定を取得しており、準耐火建築物や法22条地域の建築物など広い範囲に使用できます。
強度・剛性
芯材の自己接着力により表面材の鋼板と完全に密着したサンドイッチ構造であるため、外力に対して合理的な応力分布となり非常に高い強度と剛性を発揮します。
耐震性
軽量であることに加え表面材と芯材が完全に密着したサンドイッチ構造のパネルで層間変形に対する追従性が高く、変形角Ｒ＝1/50radでも異常ありません。
水密性
平面部はもちろん、嵌合部においても高性能のパッキンを使用しているため水密性に優れています。
施工性
長尺で軽量のため広大な壁面を一挙に仕上げて工期が短縮でき、さらに設計寸法に合わせて生産してお届けするため材料のロスが少なく、現場での加工も大幅に軽減されます。
意匠性
長尺、幅広で平坦度の高いパネルは自由な設計を可能にします。
表面材には付着した汚染物質が簡単に除去できる耐汚染性カラーグリップGL、耐変色性・耐候性に優れたエバーフロンGLを標準仕様として外皮材に使用しているので、長期にわたり建物の美観が保持されます。また、内装面も美しいため内装材を省くことも可能です。端部箱折りタイプでは、縦ジョイントカバーを必要としないシーリング仕上げにできます。
